Archivnummer
BAS 156

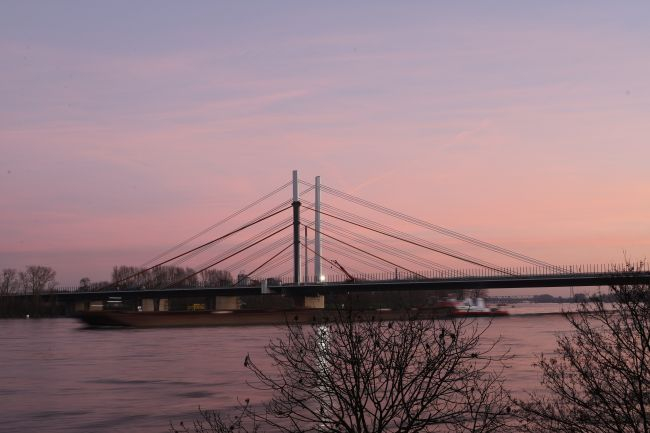

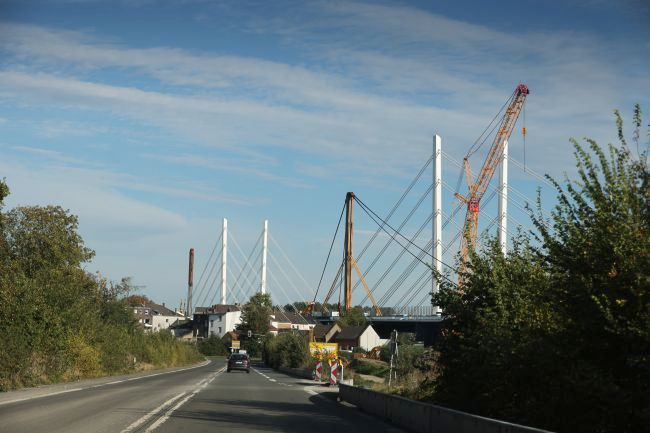

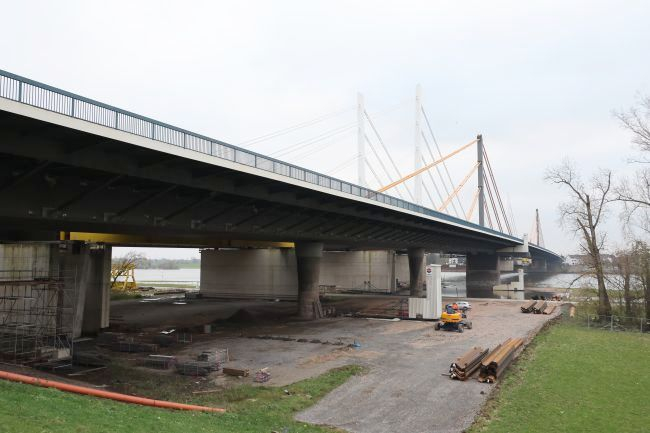

Rheinbrücke Neuenkamp


Bild-ID: 242
Fotograf: Frank Sellke / brueckenweb.de
Fotonutzung ?

Land:
Deutschland
Region:
Nordrhein-Westfalen
Stadt:
Duisburg
Lage:
Rhein -km 778.3
Fluss/Tal:
Rhein
Verkehrsweg:
Autobahn A40
Brückentyp:
Schrägseilbrücke
Material:
Stahl
Baujahr:
1966-1970 (eröffnet am 15.10.1970)
Spannweite:
 350.00 m
Gesamtlänge:
 777.40 m
Breite:
 35.80 m
Brückenfläche:
 27800.00 m
Fahrbahnhöhe:
 50.00 m
Pfeilerhöhe:
 - m
Status:
in Betrieb
Details:
Pylonhöhe 50 m über den Pfeilern
Informationen von www.duisburg.de:
Brückenkonstruktion

Brücke
Stählerne Mittelträger-Schrägseilbrücke mit zwei im Mittelstreifen stehenden Pylonen

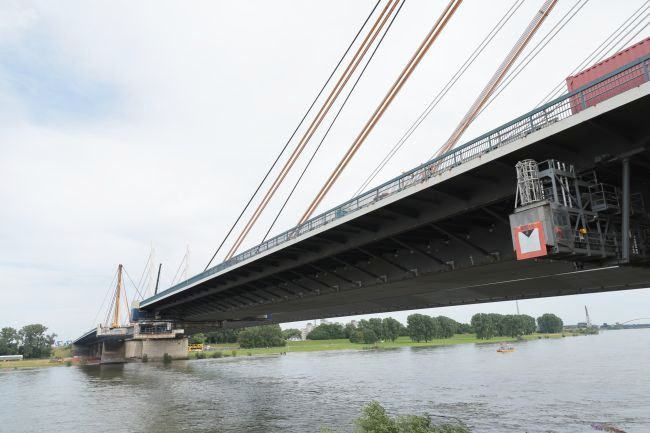

Querschnitt
zweizelliger Stahlhohlkasten mit orthotropher Fahrbahnplatte

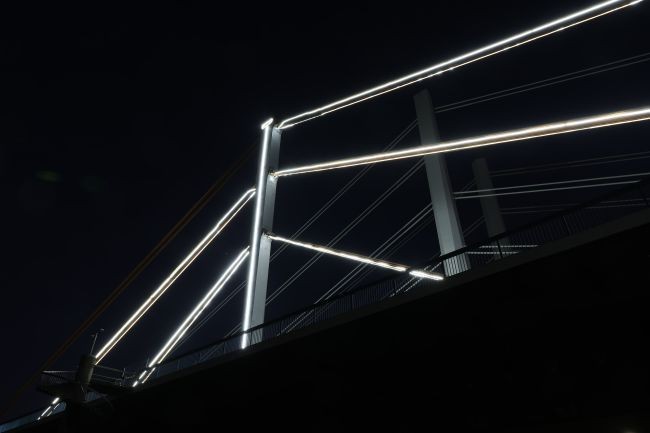

Pylone
zwei begehbare Stahlpylone mit einer Höhe von ca 50 Meter über den Fahrbahnen

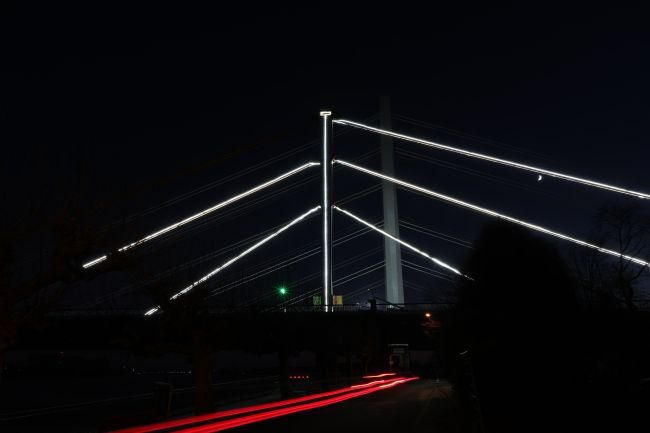

Schrägseile
12 Seilgruppen mit 108 Seilen und einer Gesamtlänge von ca 22,7 km. Jede Seilgruppe hat 9 Seile die einen Durchmesser von 57 bis 83 mm haben

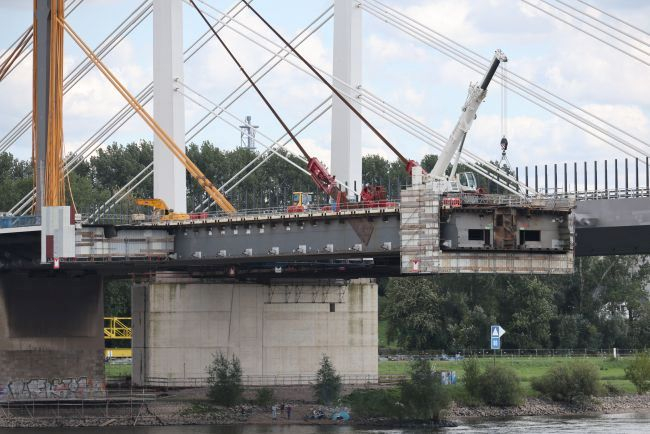

Instandsetzung der Brücke zwischen August 2004 und Dezember 2006 für 7 Mio Euro
Baulastträger:

Baulastnummer:


Lageplan
Breitengrad, Längengrad: 51.4369816667, 6.7122266667
