Archivnummer
BAS 411

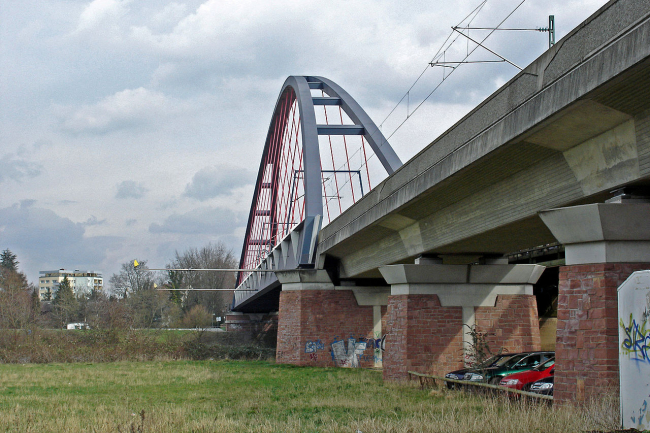

S-Bahn-Brücke


Bild-ID: 567916
Datum: März 2007        Fotograf: dontworry (Wikipedia)
Fotonutzung ?

Land:
Deutschland
Region:
Hessen
Stadt:
Hanau-Steinheim
Lage:

Fluss/Tal:
Main
Verkehrsweg:
S-Bahn
Brückentyp:
Bogenbrücke, Bogen über der Fahrbahn
Material:
Stahl
Baujahr:
1994
Spannweite:
 160.20 m
Gesamtlänge:
 246.00 m
Breite:
 - m
Brückenfläche:
 - m
Fahrbahnhöhe:
 - m
Pfeilerhöhe:
 - m
Status:
in Betrieb
Details:
Der eingleisige Brückenzug besteht am linken Mainufer aus einer Vorlandbrücke mit drei Feldern. Das Spannbetonbauwerk hat Stützweiten von 25,175 m, 25,175 m und 27,319 m. Der Main wird mit einer stählernen Stabbogenbrücke, die 160,2 m Stützweite und ein Stahlgewicht von 1450 t aufweist, frei überspannt. Die beidseitigen Bögen sind in ihrer Ebene 8° gegen die Vertikale geneigt und auf eine Länge von 62 m im Scheitel zu einem gemeinsamen Mittelstück vereinigt. Über sie werden die beiden 3,1 m hohen, ebenfalls geneigten und im Abstand von 7,1 m angeordneten Versteifungsträger, mit Hängern, die aus Rundstahlprofilen mit 100 mm Durchmesser bestehen, im Abstand von 10,68 m abgetragen. Der Bogenstich, gemessen im Bogenscheitel von Oberkante Versteifungsträger bis Mitte Bogen, beträgt 22,2 m (Wikipedia)
Baulastträger:

Baulastnummer:


Lageplan
Breitengrad, Längengrad: 50.1235800000, 8.9109783333
