Archivnummer
BAS 38476

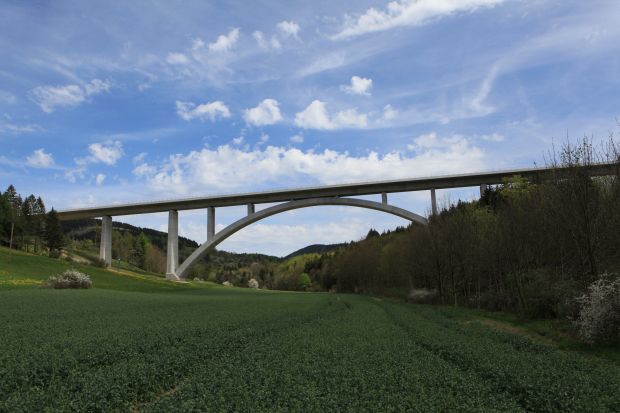

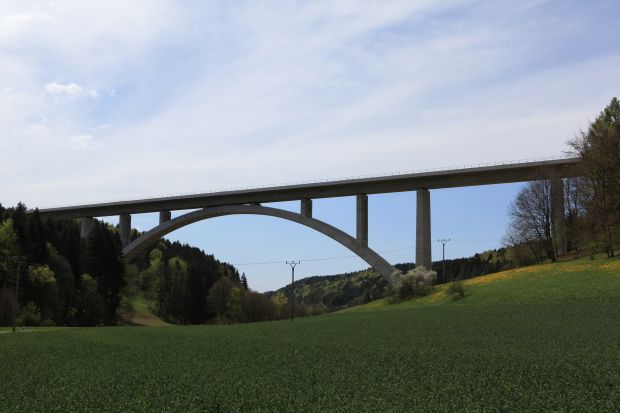

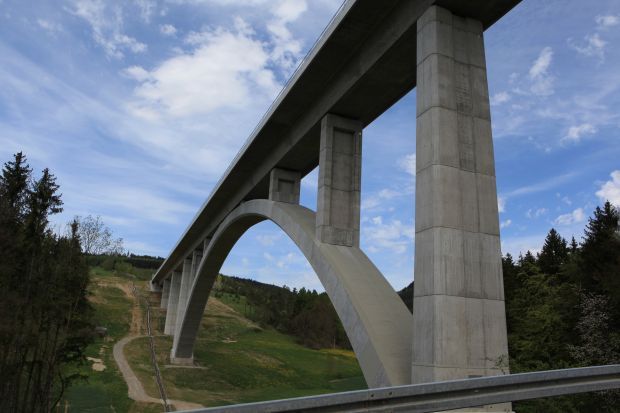

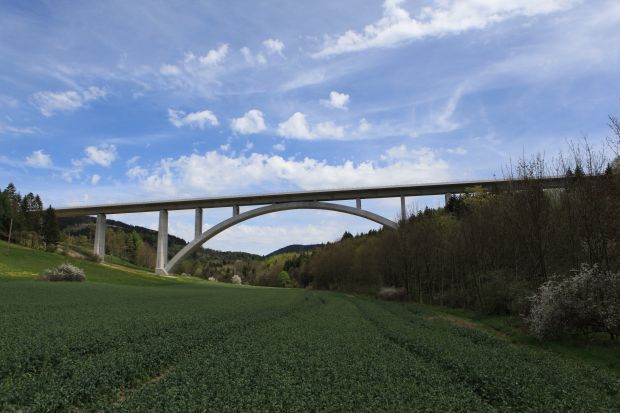

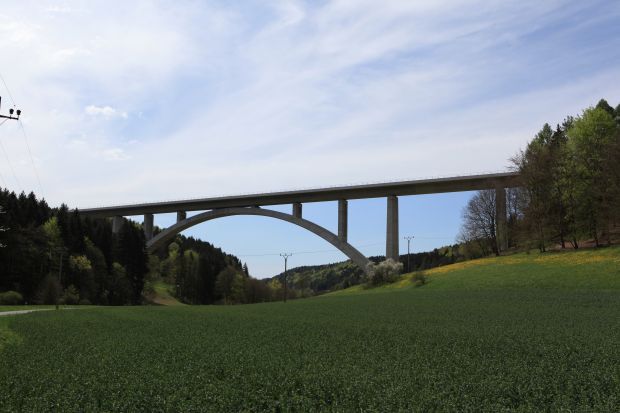

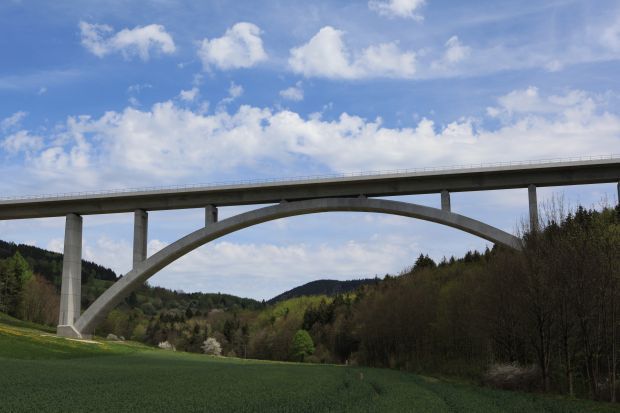

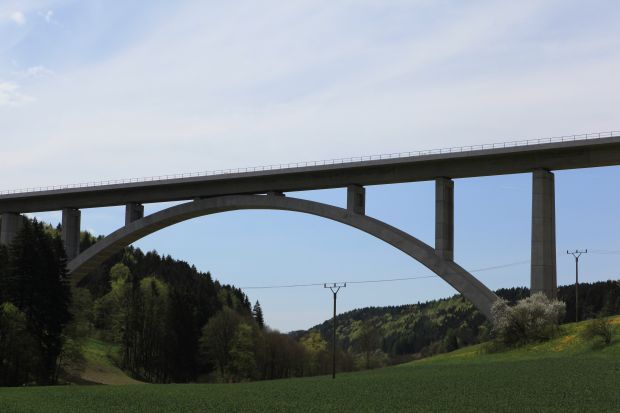

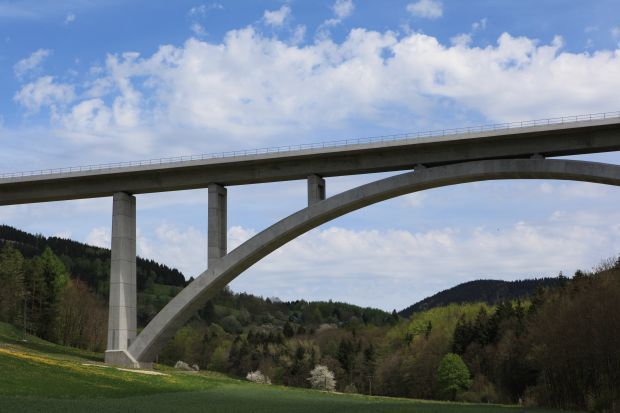

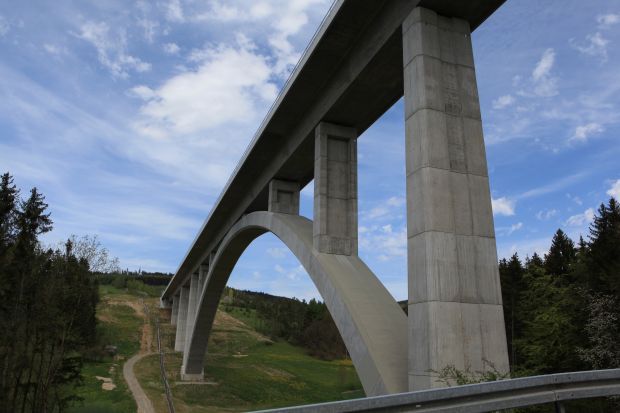

Truckenthalbrücke


Bild-ID: 77460

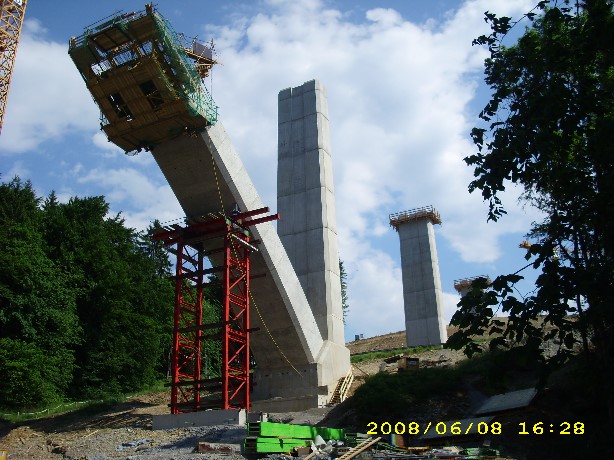

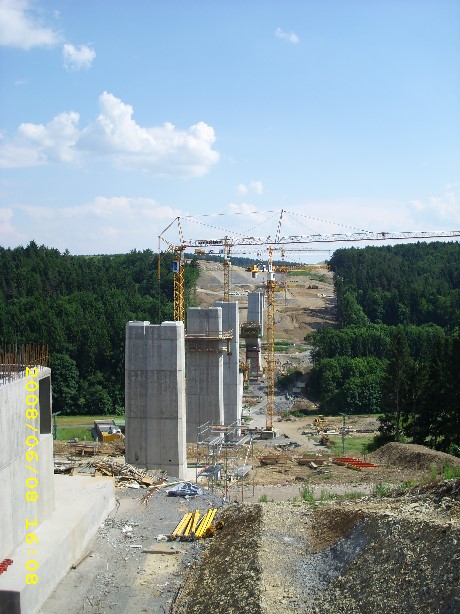

Datum: 08.06.2008        Fotograf: Christian Hennig
Fotonutzung ?

Land:
Deutschland
Region:
Thüringen
Stadt:
Rauenstein
Lage:
im Landkreis Sonneberg
Fluss/Tal:
Truckenthal
Verkehrsweg:
Eisenbahn (ICE-Neubaustrecke Ebensfeld-Erfurt)
Brückentyp:
Balkenbrücke, Stabbogenbrücke
Material:
Spannbeton
Baujahr:
2007-2009
Spannweite:
 161.00 m
Gesamtlänge:
 425.00 m
Breite:
 14.10 m
Brückenfläche:
 - m
Fahrbahnhöhe:
 55.00 m
Pfeilerhöhe:
 - m
Status:
Baustelle
Details:
Durchlaufträger 13 Felder längs und quer verspannt. Konstruktionshöhe 3,60 m Bauhöhe 4,424 m, Bogenstützweite 161 m. Feldstützweiten 3x44 m - 6x23 m - 3x44 m
Baulastträger:

Baulastnummer:


Lageplan
Breitengrad, Längengrad: 50.4206033333, 11.0231916667
