BAS 5288

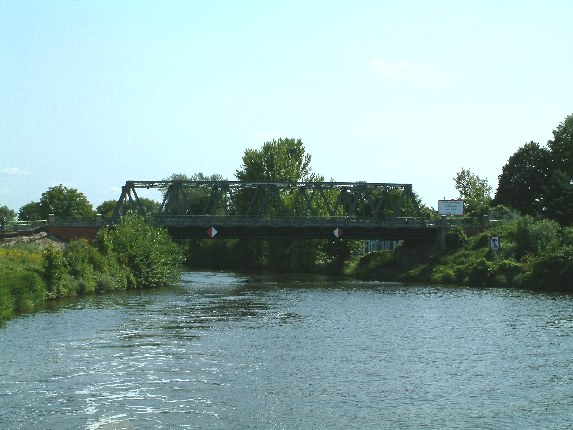

alte Späthbrücke
© Christian Borrmann-Schäfer
26.07.2007
© Helmut Fischer
26.07.2007
© Helmut Fischer
Deutschland
Berlin
Berlin
Teltowkanal
Strasse
Fachwerkbrücke
Stahl
1905, Neubau 1992
36.96 m
48.56 m
14.00 m
0.00 m
0.00 m
680.00 m
ausser Betrieb
Statisches System: Stahlfachwerk-Balkenbrücke, Konstruktionshöhe ca. 6,00 m.

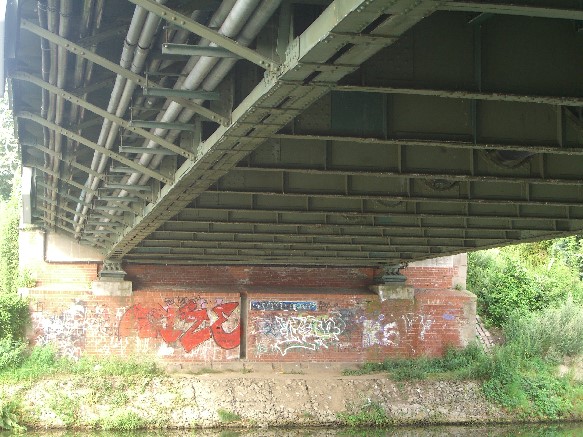

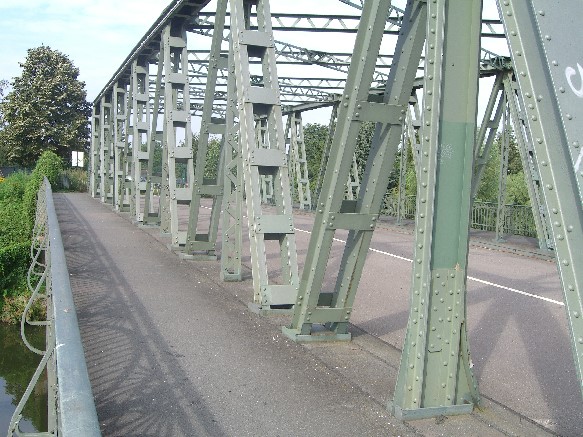

Die stählerne Brücke führt über den Teltowkanal und verbindet die Bezirke Neukölln und Treptow. Sie wurde in den Jahren von 1900 bis 1905 als genietete Fachwerkkonstruktion errichtet. Nach der Teilung Berlins wurde die Verbindung unterbrochen und die Fahrbahnplatte demontiert. Die Brücke wurde dann im Jahre 1992 neu als statisch bestimmte Fachwerkbrücke mit parallelen Gurten und steigenden bzw. fallenden Diagonalen errichtet. Die Querträger befinden sich im Abstand von 2,64 m in jedem Fachwerkknoten des Untergurtes. Die kleinen Fahrbahnlängsträger aus Walzprofilen U 300 sind im Abstand von 1 m angeordnet. Die Obergurte der Fachwerkträger sind gegen seitliches Ausweichen durch einen Horizontalverband gehalten. Dieser wird durch eine portalartige Ausbildung der letzten Vertikalstäbe vor den Auflagern gestützt.
Baukosten: 2.500.000 DM
