    BAS 7625
    Geratalbrücke

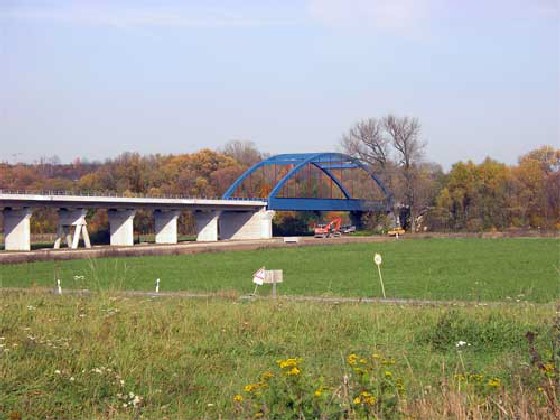

    Brückenbild

    © Klaus Erbeck (www.rbd-erfurt.de )

    Nachfrage / demandNutzung nur auf Anfrage

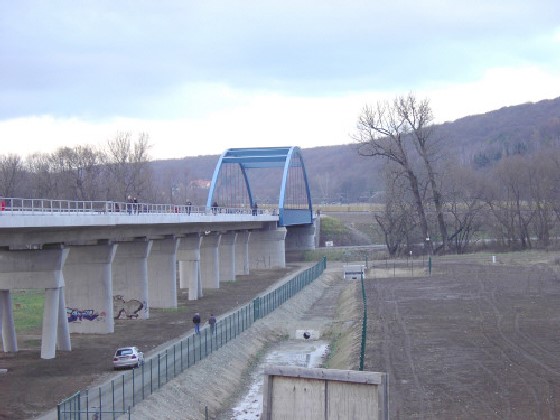

    Bild 1

    20.03.2011

    © Frank Sellke / brueckenweb.de

    gegen Entgeld / for a feeNutzung gemäß den Bedingungen
    Bild 2

    20.03.2011

    © Frank Sellke / brueckenweb.de

    gegen Entgeld / for a feeNutzung gemäß den Bedingungen
    zur Brückenbilderseite
    Deutschland
    Thüringen
    Erfurt
    Stadttiel Bischleben
    Gera
    Eisenbahn (ICE-Neubaustrecke Ebensfeld-Erfurt)
    Bogenbrücke, Bogen über der Fahrbahn, Stabbogenbrücke
    Stahl
    2004
    78.00 m
    323.00 m
    0.00 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    0.00 m
    0.00 m
    0.00 m2
    in Betrieb (fertig)
    Informationen von Klaus Erbeck:

    Stabbogenbrücke komplettiert 323 Meter langes Bauwerk

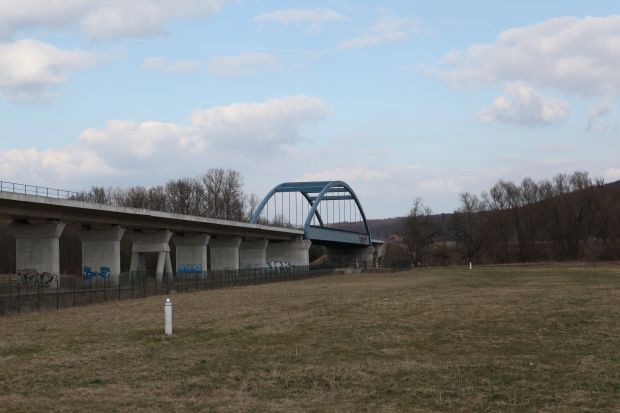

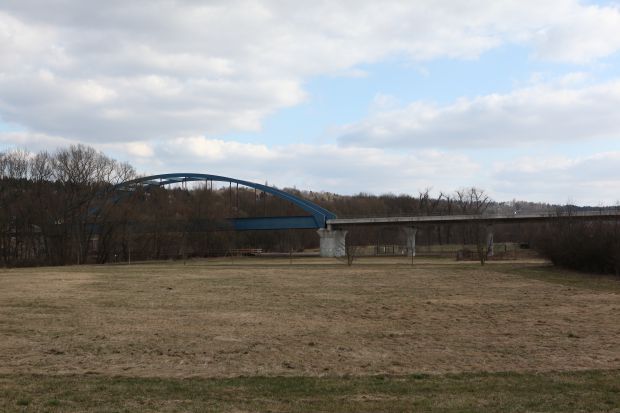

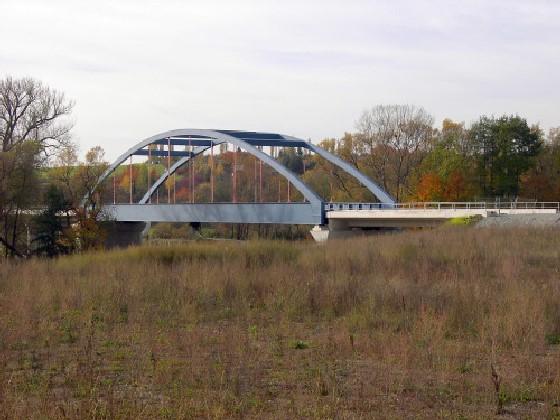

    (Erfurt, 22. September 2004) Am 23. September erfolgt in Erfurt-Bischleben die Montage einer so genannten Stabbogenbrücke über den Fluss Gera. Sie ist Teil eines knapp vier Kilometer langen Bauabschnitts der Neubaustrecke Ebensfeld – Erfurt. Die Fahrbahn der Bahn hängt bei dieser Konstruktion mit Stäben an alles überspannenden Bögen, die mit etwa zwölf Metern Bauhöhe den höchsten Punkt des Bauwerks markieren.

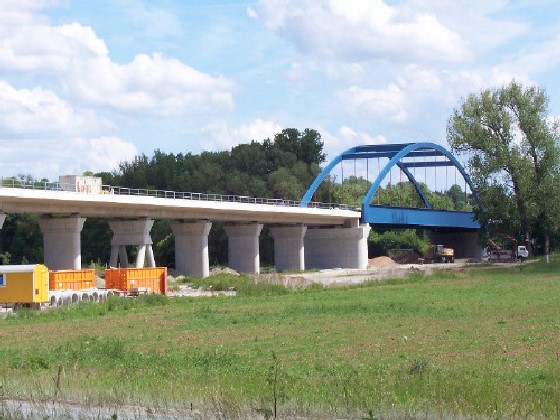

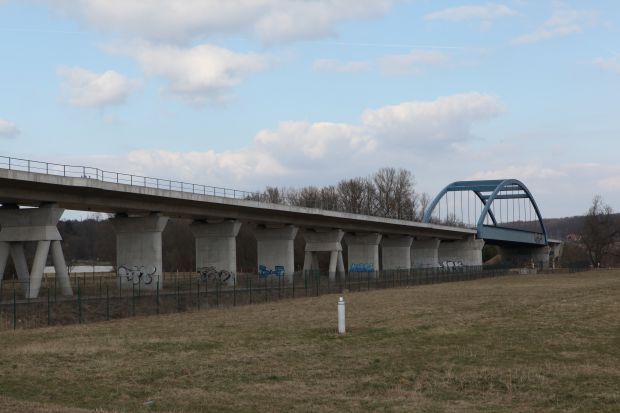

    Zwei große Mobilkrane setzen die insgesamt 15 Einzelteile zusammen. Das schwerste wiegt über 60 Tonnen. Die Montage der Stabbogenbrücke ist Höhepunkt des Baus der insgesamt 323 Meter langen Brücke mit 13 Pfeilern. Diese unterteilt sich in eine Stahlbetonkonstruktion mit je ca. 20 Metern Stützweite. Im Bereich der Geraüberquerung befindet sich die jetzt zu montierende Stabbogenbrücke mit über 78 Metern Stützweite.
