BAS 184

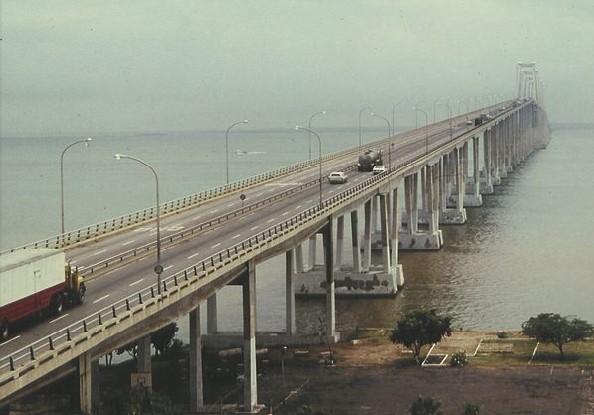

General Rafael Urdaneta Brücke
© Günther Stegner
Keine weiteren Bilder verfügbar
Venezuela
Zulia
Maracaibo
Maracaibo See
Straße
Schrägseilbrücke
Spannbeton - Stahlbeton
1958 bis 1962
235.00 m
8272.00 m
14.00 m
0.00 m
92.50 m
0.00 m
in Betrieb
Höhe der Pylone: 92,5 m- Gesamtlänge: 8678 m ?-
Entwurf van Ricardo Morandi, ein von ihm entwickeltes Konstruktionssystem: seilverspannte Jochen mit Einhangtraeger.
Die Brücke besteht aus 135 Feldern und einem Damm;
Feldweiten (in m ab Maracaibo): 22,6 / 2 × 46,6 / 65,8 / 15 × 85 / 160 / 5 × 235 / 160 / 11 × 85 / 65,8 / 77 × 46,6 / 20 × 36,6 / 35,8 / 406 (Damm).
Das Bauprinzip dieser Brücke entspricht dem der am 14.08.2018 eingestürzten - nach dem Architekten benannten - Morandi-Brücke in Genua (BAS 366).
Entwurf van Ricardo Morandi, ein von ihm entwickeltes Konstruktionssystem: seilverspannte Jochen mit Einhangtraeger.
Die Brücke besteht aus 135 Feldern und einem Damm;
Feldweiten (in m ab Maracaibo): 22,6 / 2 × 46,6 / 65,8 / 15 × 85 / 160 / 5 × 235 / 160 / 11 × 85 / 65,8 / 77 × 46,6 / 20 × 36,6 / 35,8 / 406 (Damm).
Das Bauprinzip dieser Brücke entspricht dem der am 14.08.2018 eingestürzten - nach dem Architekten benannten - Morandi-Brücke in Genua (BAS 366).
