    BAS 3046
    Talbrücke Albrechtsgraben

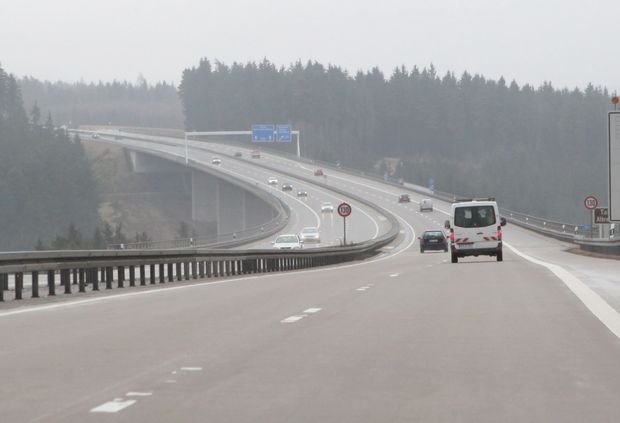

    Brückenbild

    © Pete Bodendiek

    verboten / prohibitedkeine andere Nutzung erlaubt

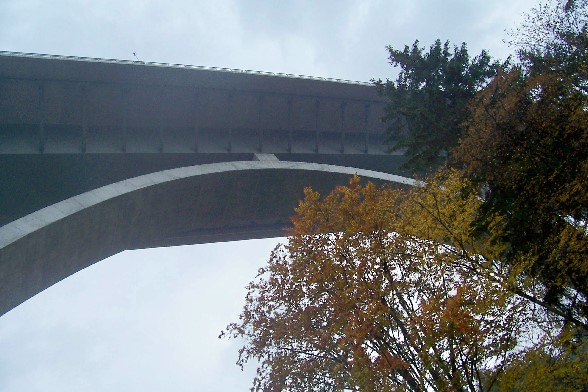

    Bild 1

    © Heidi Zengerling

    Nutzung Heidi Zengerling

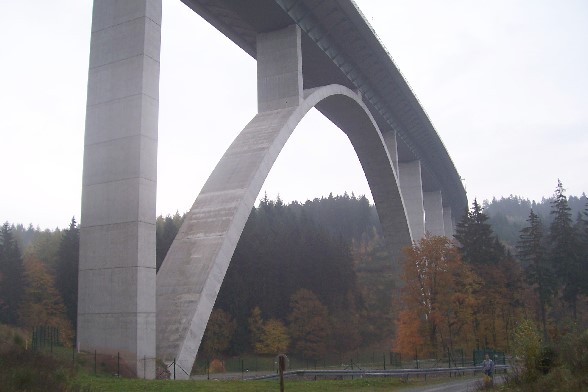

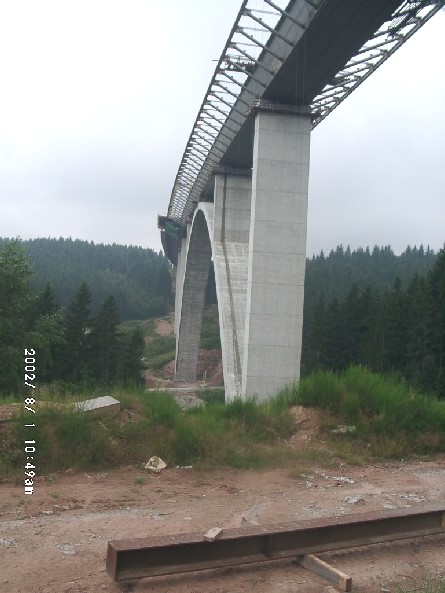

    Bild 2

    18.03.2011

    © Frank Sellke / brueckenweb.de

    gegen Entgeld / for a feeNutzung gemäß den Bedingungen
    zur Brückenbilderseite
    Deutschland
    Thüringen
    Mäbendorf
    Autobahn A71
    Bogenbrücke, Bogen unter der Fahrbahn
    Spannbeton
    1999-2002
    160.00 m
    765.00 m
    0.00 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    74.00 m
    0.00 m
    0.00 m2
    in Betrieb
    14 Felder, Stützweiten von 40 bis 70 m

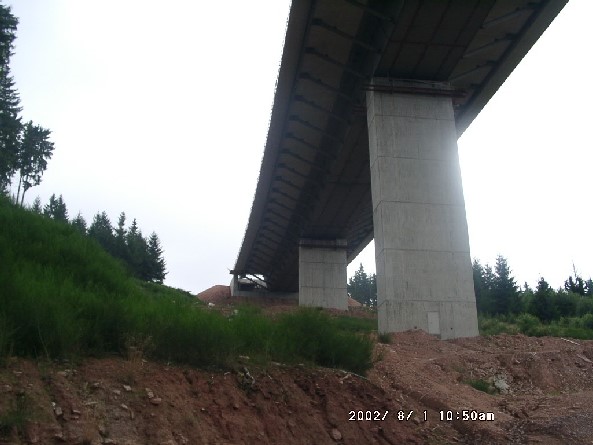

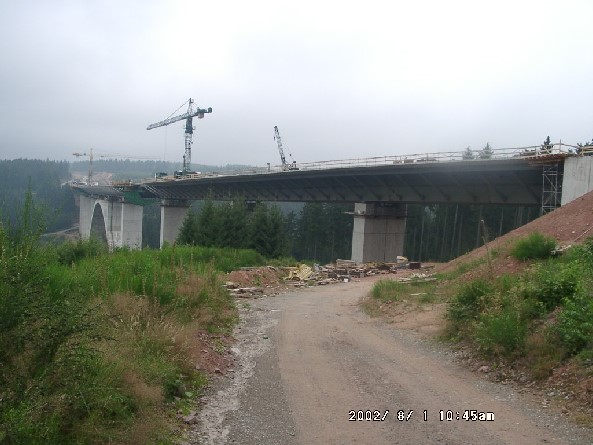

    beide Richtungsfahrbahnen queren das Tal auf einem einzelligen Stahlverbundhohlkasten. Die Fahrbahnplatte wurde im Pilgerschrittverfahren hergestellt.

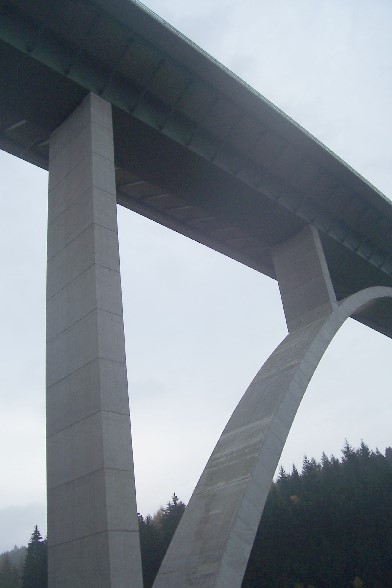

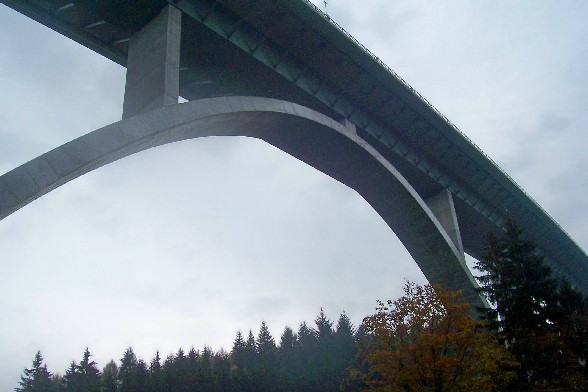

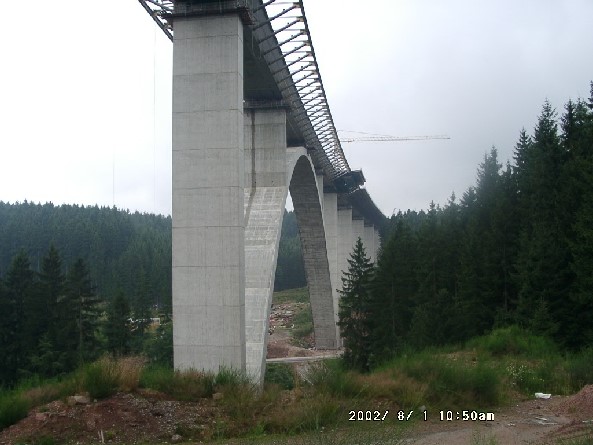

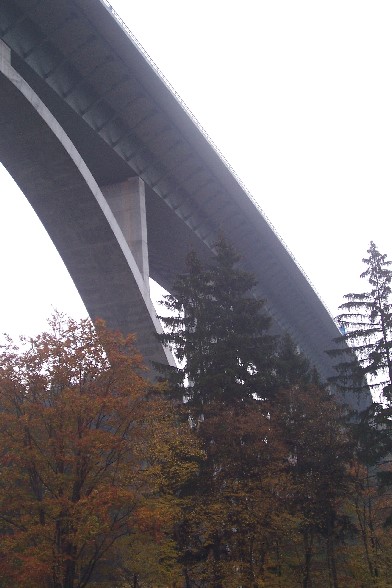

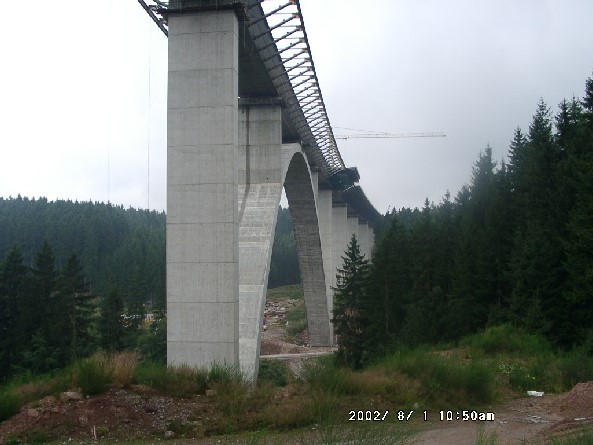

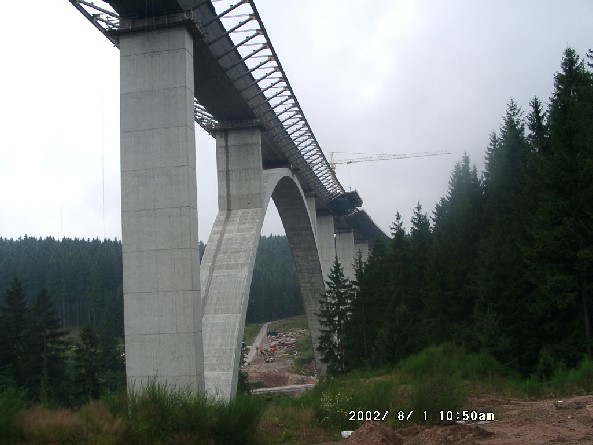

    Durch die Wahl des Überbauquerschnitts war nur eine einzelne Pfeilerreihe notwendig. Die Talaue wird mit einem etwa 160 m weit gespannten Bogen überbrückt.
