BAS 42750
Grimberger Sichel
29.11.2008
© Frank Sellke / brueckenweb.de

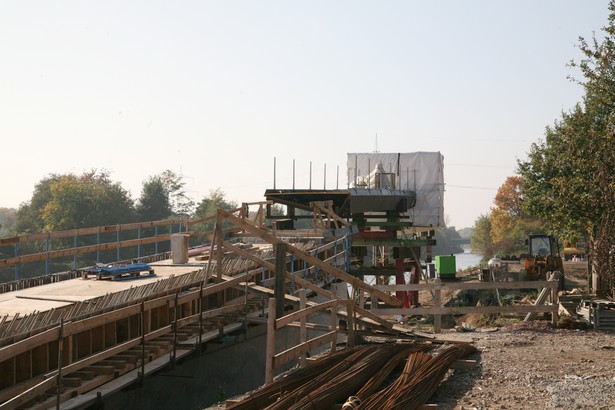

12.10.2008
© Frank Sellke / brueckenweb.de

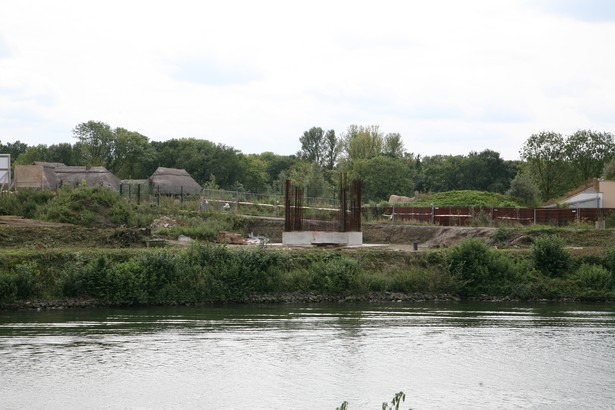

24.08.2008
© Frank Sellke / brueckenweb.de
Deutschland
Nordrhein-Westfalen
Gelsenkirchen
Rhein-Herne-Kanal
Fahrradweg
Hängebrücke
Stahl
2008
150.00 m
0.00 m
0.00 m
0.00 m
48.00 m
0.00 m
in Betrieb

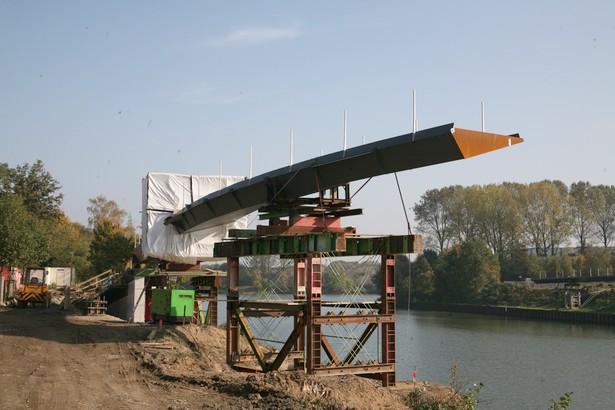

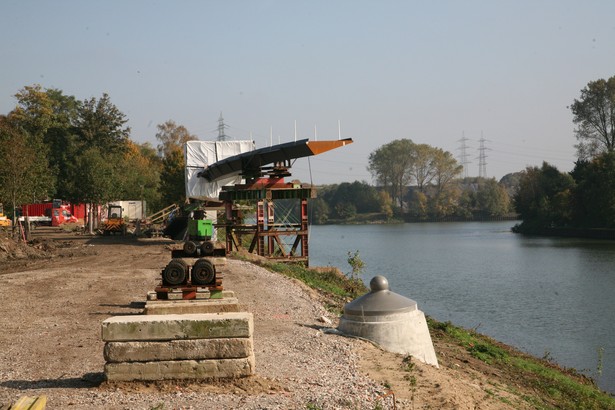

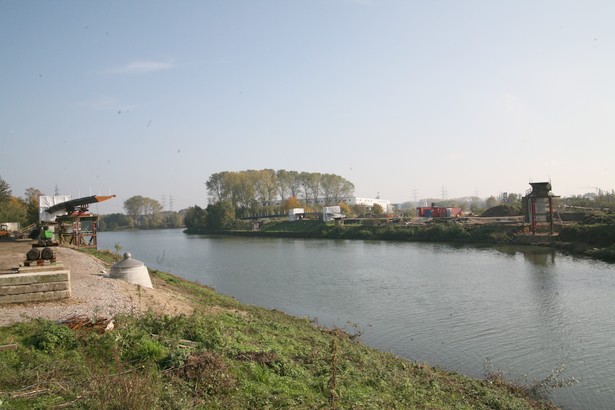

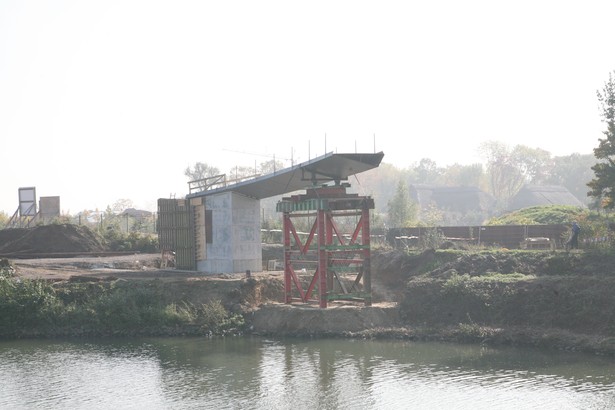

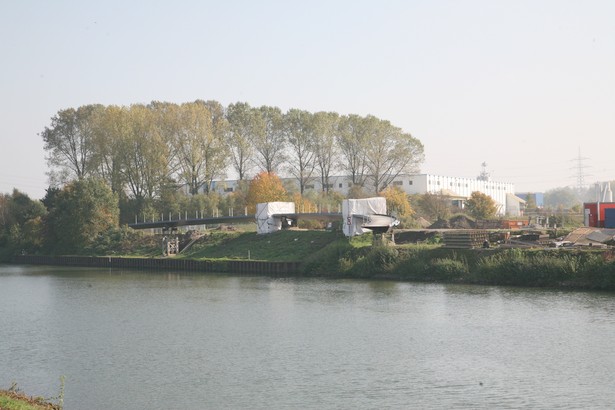

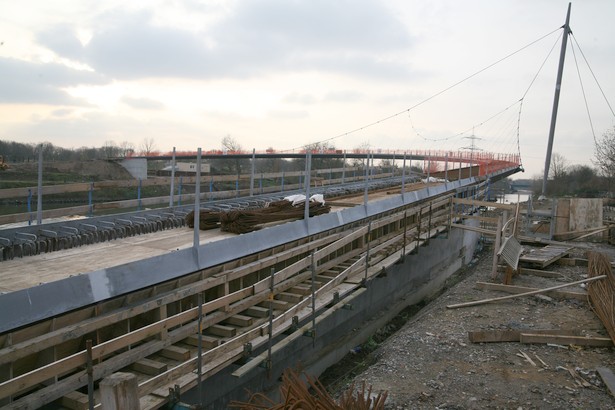

Am 25.10.2008 wurden die Stahlteile über den Kanal mit einem Schwimmkran montiert.

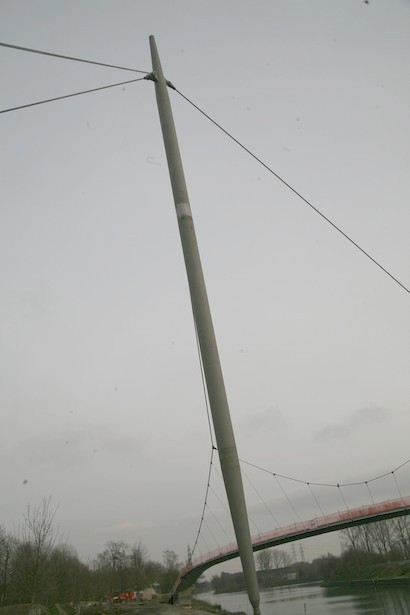

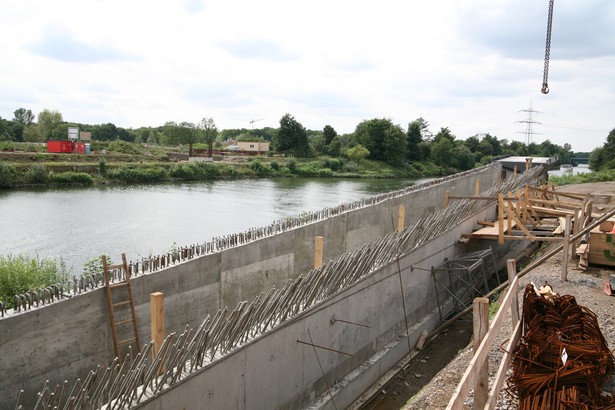

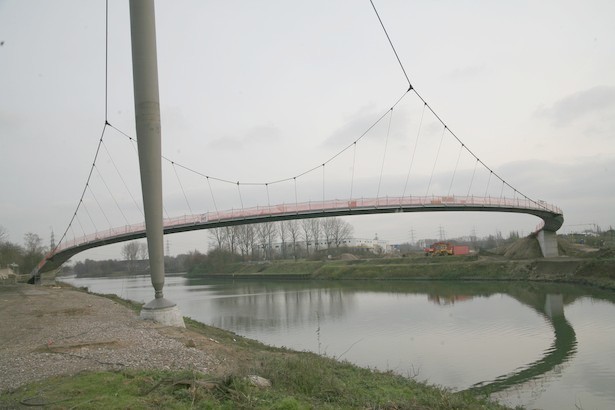

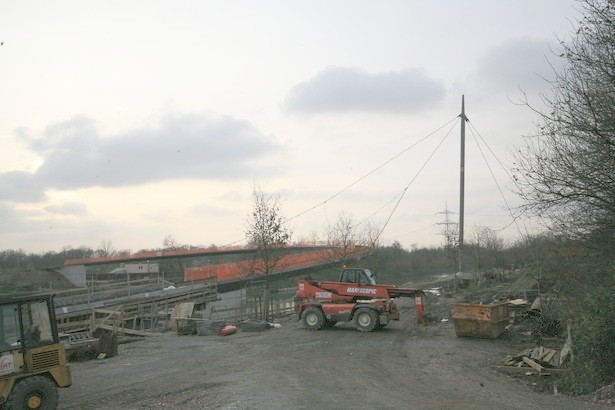

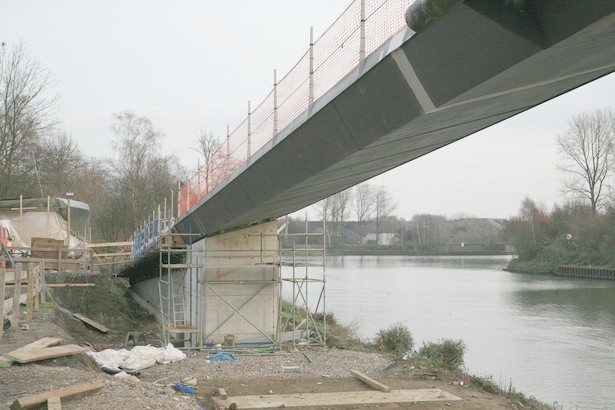

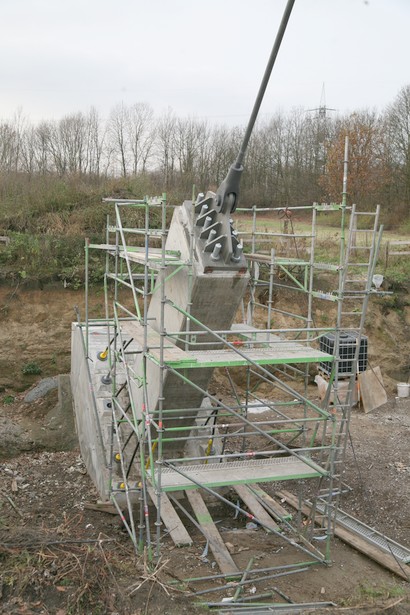

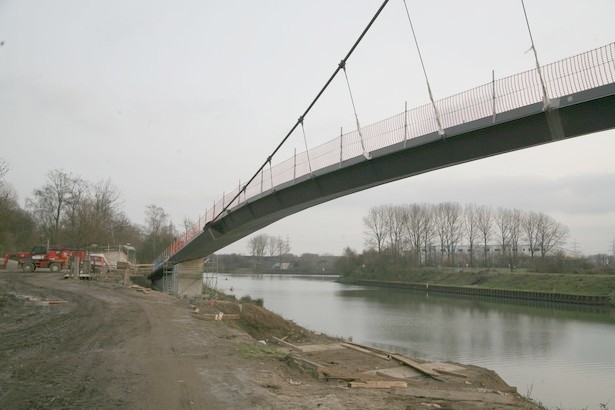

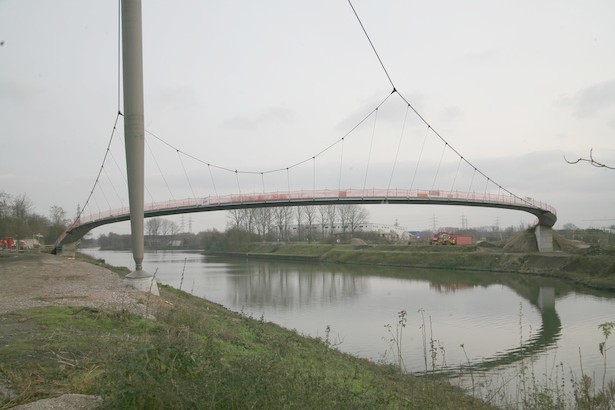

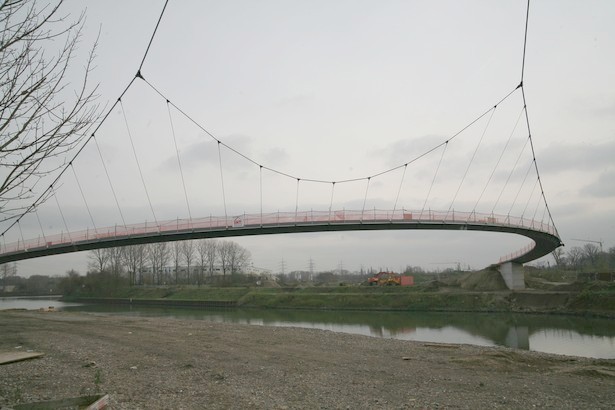

Die sichelförmige Stahlkonstruktion vom Ingenieurbüro Schlaich Bergermann und Partner aus Stuttgart überquert den Rhein-Herne-Kanal in einem halbkreisförmigen Bogen. Nur an einem 48 Meter hohen Stahlpylon auf der Nordseite des Kanals hängend, hat die geschwungene Brücke eine Spannweite von rund 150 Metern. Die nördliche, 37 Meter lange Rampe wird durch Betonstützmauern gebildet, die südliche, 34 Meter lange Rampe als Erddamm hergestellt. Verbaut werden über 600 Kubikmeter Beton und 235 Meter Großbohrpfähle für die Widerlager sowie 400 Tonnen Stahl und 465 Meter Seil für die Hängekonstruktion.
Die sichelförmige Stahlkonstruktion vom Ingenieurbüro Schlaich Bergermann und Partner aus Stuttgart überquert den Rhein-Herne-Kanal in einem halbkreisförmigen Bogen. Nur an einem 48 Meter hohen Stahlpylon auf der Nordseite des Kanals hängend, hat die geschwungene Brücke eine Spannweite von rund 150 Metern. Die nördliche, 37 Meter lange Rampe wird durch Betonstützmauern gebildet, die südliche, 34 Meter lange Rampe als Erddamm hergestellt. Verbaut werden über 600 Kubikmeter Beton und 235 Meter Großbohrpfähle für die Widerlager sowie 400 Tonnen Stahl und 465 Meter Seil für die Hängekonstruktion.
