Archivnummer
BAS 437

Alex-Fraser Bridge = Annacis-Bridge


Bild-ID: 648
Fotograf: Frank Sellke / brueckenweb.de
Fotonutzung ?

Land:
Canada
Region:
British-Columbia
Stadt:
Vancouver
Lage:

Fluss/Tal:
Fraser-River
Verkehrsweg:
Autobahn
Brückentyp:
Schrägseilbrücke
Material:
Verbund Stahl/Beton
Baujahr:
1986
Spannweite:
 465.00 m
Gesamtlänge:
 930.00 m
Breite:
 28.00 m
Brückenfläche:
 - m
Fahrbahnhöhe:
 - m
Pfeilerhöhe:
 - m
Status:
in Betrieb
Details:

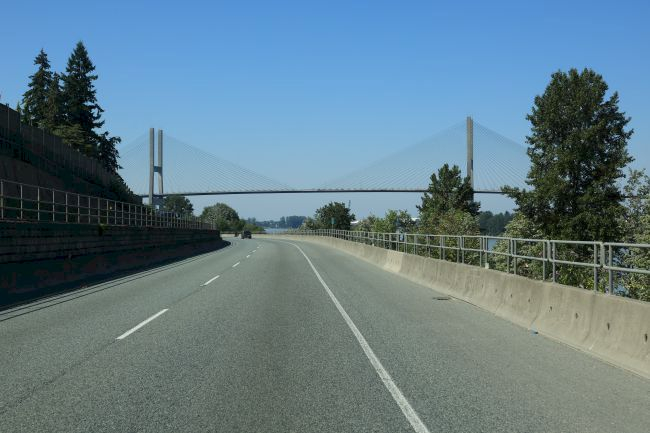

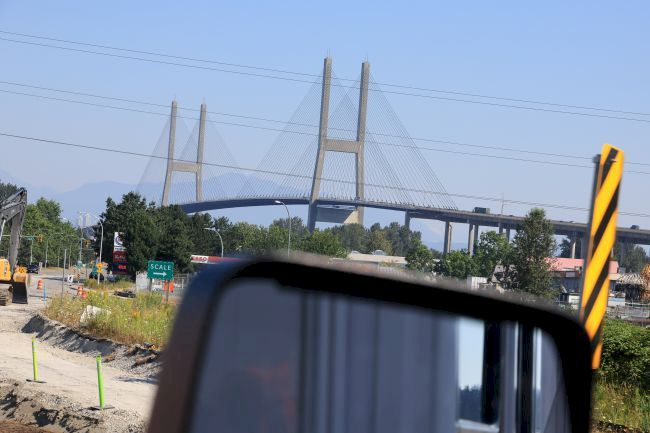

Die 1986 errichtete Schrägseilbrücke über den Fraser River verbindet die Insel Annacis mit den südlichsten Vororten Vancouvers. Sie überführt den Highway 91 mit einer 465 m langen Mittelöffnung. Die Nebenöffnungen sind jeweils 182,75 m lang. Die 154,3 m hohen Pylone haben die Form eines H`s. Die fahrbahntafel ist an einem Vielseilsystem aufgehangen und 28 m breit. Sie ist als Verbundkonstruktion ausgeführt. Die 2,9 m hohen, längsorientierten, offenen Stahlhaupfträger in der Seilabspannungsebene werden mit 1,7 m hohen, vollwandingen Querträgern und einem dritten Längsträger zu einem Trägerrost verbunden. Auf die Stahlkonstruktion werden Fertigbetonplatten von 22 cm Dicke aufgelegt, die durch Verdübelung und Ortbeton einen Verbund zur Stahlkonstruktion eingehen. Zusammen mit dem Ortbeton ist die Betonplatte 29 cm dick. Die Seile bestehen aus galvanisierten Drähten von 7 mm Durchmesser mit einer Bruchfestigkeit von 1520 N/mm2. Sie haben einen Gesamtdurchmesser von 80 bis 146 mm.
Baulastträger:

Baulastnummer:


Lageplan
Breitengrad, Längengrad: 49.1595933333, -122.9430183333
